Малый НПЗ, мини-НПЗ или установка первичной переработки нефти — это не упрощенный промышленный объект. Даже при сравнительно небольшой производительности такой комплекс связан с обращением горючих и взрывоопасных веществ, хранением нефтепродуктов, работой технологического оборудования, инженерных сетей, систем пожарной безопасности, очистных сооружений и транспортной инфраструктуры.
Поэтому подготовка к строительству малого нефтеперерабатывающего завода требует полноценного комплекса проектно-изыскательских работ: от оценки участка и инженерных изысканий до разработки проектной и рабочей документации, сопровождения экспертизы и авторского надзора.
Компания «Сипроен» выполняет инженерные изыскания и проектные работы для промышленных объектов, включая объекты нефтегазовой и перерабатывающей инфраструктуры.

Особенности проектирования малых НПЗ

Малый НПЗ может включать не только технологическую установку переработки сырья, но и целый комплекс вспомогательных объектов:

• площадку технологической установки;
• сырьевой и товарный резервуарные парки;
• насосные станции;
• узлы слива и налива;
• внутриплощадочные трубопроводы;
• системы электроснабжения и КИПиА;
• операторную и административно-бытовые помещения;
• противопожарное водоснабжение;
• очистные сооружения;
• дороги, проезды, площадки обслуживания;
• инженерную защиту территории;
• сети водоснабжения, водоотведения, теплоснабжения и связи.

Главная ошибка на раннем этапе — рассматривать малый НПЗ как «компактную установку», которую можно просто поставить на площадку. На практике объект должен быть увязан с геологическими условиями, рельефом, санитарными и экологическими ограничениями, противопожарными разрывами, логистикой сырья и готовой продукции, инженерной инфраструктурой и требованиями промышленной безопасности.

Инженерные изыскания для малого НПЗ

Инженерные изыскания позволяют определить, пригоден ли участок для размещения объекта, какие ограничения есть на территории и какие проектные решения будут безопасными и экономически обоснованными.
Для строительства малого НПЗ обычно требуются следующие виды изысканий.

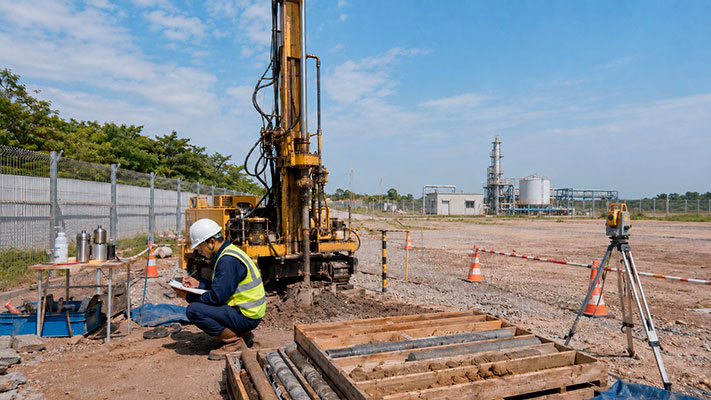

Инженерно-геодезические изыскания для строительства малых НПЗ

На этом этапе выполняется топографическая съемка территории, собираются данные о существующих зданиях, сооружениях, дорогах, инженерных сетях, рельефе и планировочных ограничениях.
Результаты инженерно-геодезических изысканий используются для разработки схемы планировочной организации земельного участка, вертикальной планировки, трассировки сетей, размещения резервуаров, проездов, технологического оборудования и противопожарной инфраструктуры.

Инженерно-геологические изыскания для строительства малых НПЗ

Для промышленных объектов с резервуарами, технологическими установками, насосными станциями и эстакадами особенно важны данные о грунтах, уровне грунтовых вод, несущей способности основания, просадочности, пучинистости, агрессивности грунтов и подземных вод.
На основании инженерно-геологических изысканий принимаются решения по фундаментам, основаниям резервуаров, площадкам под тяжелое оборудование, дренажу, водопонижению, инженерной защите и мероприятиям против неравномерных осадок.

Инженерно-экологические изыскания для строительства малых НПЗ

Для НПЗ экологический блок имеет принципиальное значение. На стадии изысканий оцениваются существующее состояние территории, почвы, водные объекты, растительность, источники загрязнения, санитарно-защитные ограничения и возможное воздействие будущего объекта на окружающую среду.
Эти материалы используются при разработке разделов по охране окружающей среды, мероприятий по обращению с отходами, защите почв, поверхностных и подземных вод, а также при подготовке решений по очистным сооружениям и ливневой канализации.

Инженерно-гидрометеорологические изыскания

Для площадок с риском подтопления, сложным водным режимом, близостью рек, ручьев, понижений рельефа или заболоченных территорий могут потребоваться инженерно-гидрометеорологические изыскания.
Они позволяют учесть поверхностный сток, паводковые риски, направление водоотведения, климатические параметры и условия эксплуатации объекта.

Проектная документация для малого НПЗ

Проектная документация для строительства малого НПЗ разрабатывается с учетом назначения объекта, технологической схемы, класса опасности, состава зданий и сооружений, требований промышленной, пожарной, экологической и санитарной безопасности.
В состав проектных работ могут входить:

• пояснительная записка;
• схема планировочной организации земельного участка;
• архитектурные решения;
• конструктивные и объемно-планировочные решения;
• технологические решения;
• решения по электроснабжению;
• водоснабжение и водоотведение;
• отопление, вентиляция и кондиционирование;
• сети связи и диспетчеризации;
• автоматизация и КИПиА;
• проект организации строительства;
• мероприятия по охране окружающей среды;
• мероприятия по обеспечению пожарной безопасности;
• мероприятия по гражданской обороне и предупреждению чрезвычайных ситуаций;
• сметная документация;
• иные разделы, необходимые для конкретного объекта.

Для малых НПЗ особенно важна координация технологической части с инженерными разделами. Ошибки в увязке резервуарного парка, насосных, трубопроводов, электроснабжения, пожаротушения и очистных сооружений могут привести к существенным доработкам на стадии экспертизы или строительства.

Рабочая документация

После прохождения стадии проектной документации разрабатывается рабочая документация. Она нужна для строительства, поставки оборудования, монтажа инженерных систем и выполнения строительно-монтажных работ.
Рабочая документация детализирует проектные решения: планы, разрезы, узлы, спецификации, ведомости объемов работ, схемы прокладки сетей, конструктивные решения, решения по фундаментам, металлоконструкциям, площадкам обслуживания, кабельным трассам, трубопроводам и инженерным системам.

Что важно учесть до начала проектирования

До начала проектно-изыскательских работ желательно определить:

• производительность будущего НПЗ;
• тип и характеристики сырья;
• перечень получаемых нефтепродуктов;
• схему поставки сырья и отгрузки готовой продукции;
• требования к резервуарному парку;
• необходимость железнодорожной или автомобильной эстакады;
• наличие существующих инженерных сетей;
• категорию земельного участка и градостроительные ограничения;
• расстояния до жилой застройки и иных чувствительных объектов;
• требования к санитарно-защитной зоне;
• необходимость прохождения экспертизы;
• требования промышленной безопасности.

Чем точнее исходные данные на старте, тем ниже риск переработок, изменения посадки объекта на участке и увеличения стоимости строительства.

Этапы работ

Обычно работа над объектом строится по следующей схеме.
1. Анализ исходных данных
Изучаются правоустанавливающие документы на участок, градостроительные ограничения, доступная информация о сетях, рельефе, геологии, транспортной доступности и возможности размещения объекта.
2. Подготовка технического задания
Формируется техническое задание на инженерные изыскания и проектирование. Определяются состав работ, границы площадки, перечень разделов, стадийность, требования к результатам и формат выдачи материалов.
3. Выполнение инженерных изысканий
Проводятся геодезические, геологические, экологические и при необходимости гидрометеорологические изыскания. По результатам подготавливаются технические отчеты.
4. Разработка проектной документации
Проектные решения увязываются между собой: технология, генеральный план, конструкции, инженерные сети, пожарная безопасность, экология, организация строительства и сметная документация.
5. Сопровождение экспертизы
При необходимости проектная документация и результаты инженерных изысканий сопровождаются в государственной или негосударственной экспертизе. Специалисты готовят ответы на замечания и корректируют материалы.
6. Разработка рабочей документации
После утверждения основных проектных решений подготавливаются чертежи и спецификации для строительства и монтажа.
7. Авторский надзор
На стадии строительства проектировщики контролируют соответствие выполняемых работ проектной документации, участвуют в решении технических вопросов и корректировке отдельных решений при необходимости.

Почему важно начинать с изысканий

Для малого НПЗ стоимость ошибки на начальном этапе может быть высокой. Неправильно оцененные грунты, подтопление, недостаточная несущая способность основания, неучтенные сети, экологические ограничения или невозможность соблюсти противопожарные расстояния могут привести к переносу объекта, изменению технологической схемы или полной переработке проектных решений.
Инженерные изыскания позволяют заранее выявить такие риски и заложить в проект реалистичные решения.

Комплексный подход «Сипроен»

Компания «Сипроен» выполняет проектно-изыскательские работы для промышленных объектов и может подключаться как на ранней стадии выбора площадки, так и на этапе подготовки проектной и рабочей документации.
Мы можем выполнить отдельные виды изысканий или организовать комплекс работ под задачу заказчика:

• инженерно-геодезические изыскания;
• инженерно-геологические изыскания;
• инженерно-экологические изыскания;
• инженерно-гидрометеорологические изыскания;
• разработку проектной документации;
• разработку рабочей документации;
• подготовку разделов по организации строительства, охране окружающей среды и инженерным сетям;
• сопровождение экспертизы;
• техническую поддержку заказчика на стадии проектирования и строительства.

Когда стоит обратиться

Обратиться к проектировщику стоит до покупки или окончательного выбора участка. Это позволит заранее понять, можно ли разместить на территории технологическую установку, резервуарный парк, инженерные сети, дороги, очистные сооружения и противопожарную инфраструктуру.
Если участок уже выбран, проектно-изыскательские работы помогут определить оптимальную схему размещения объекта, оценить ограничения и подготовить документацию для дальнейшего согласования и строительства.
«Сипроен» готов выполнить проектно-изыскательские работы для строительства малого НПЗ, реконструкции существующей площадки или размещения отдельных объектов нефтеперерабатывающей инфраструктуры.
Для предварительной оценки задачи направьте нам исходные данные: местоположение участка, предполагаемую производительность, состав объектов, имеющиеся технические условия и требования к срокам. Мы предложим состав работ и подготовим коммерческое предложение.
