Аэрофотосъёмка БПЛА в геодезии

Приводим приблизительные расценки на аэросъёмочные работы, осуществляемые при помощи БПЛА.
Расценки могут меняться в зависимости от ПЛОЩАДИ СЪЁМКИ, ТРАНСПОРТНЫХ РАСХОДОВ, ВРЕМЕНИ ГОДА (наличия листвы/снега). Наилучшее соотношение цены/качества/скорости получается в промежутке между таянием снега и появлением листвы на деревьях.
Минимальная площадь съёмки одного объекта 6 км2, если есть несколько объектов с расстояниями между ними до 30 км, то мин объём 4 км2.

Цена аэрофотосъёмки БПЛА

Цены на аэрофотосъёмку БПЛА приведены на 1 км2.
1. Ортофотоплан в WGS84
Масштаб 1:500 (4 см./пикс) – 35 000 рублей 1 км2.
Масштаб 1:1000 (7 см./пикс) – 22 000 рублей км2.
Масштаб 1:2000 (10 см./пикс) – 17 000 рублей км2.
Масштаб 1:5000 (15 см./пикс) – 12 000 рублей км2.

2. Создание ортофотоплана с привязкой к местным системам координат:
Масштаб 1:500 + 10 000 рублей км2.
Масштаб 1:1000 + 6 000 рублей. км2.
Масштаб 1:2000 + 4 500 рублей км2.
Масштаб 1:5000 + 3 000 рублей км2.

3. Построение ЦМР или горизонталей:
Сечение 0,5 м + 12 000 рублей за км2.
Сечение 1 м + 8 000 рублей за км2.
Сечение 2 м + 5 000 рублей за км2.

4. Рассекречивание материалов ДЗЗ – 40 000 рублей за объект.
5. Отрисовка топографического плана по результатам съёмки БПЛА: оценивается индивидуально – от 5 000 рублей за км2.
Таким образом, стоимость 1 км2  плана масштаба 1:2 000 при выходе на бумагу будет стоить 34 500, т.е. по 345 р/га – такую цену невозможно получить никаким другим способом!

Для больших площадей съёмки в более крупных масштабах (до 1:500) нами разработан способ комбинированных работ, включающих как съемку при помощи БПЛА, так и тахеометрию с проложением магистрального хода и подсъёмкой основных элементов местности.

Качество не раз проверялось инструментально с земли, в том числе силами заказчиков.

Преимущества технологии аэрофотосъёмки беспилотными летательными аппаратами.

Технология аэрофотосъёмки беспилотными летательными аппаратами развивается уже много лет но только в последнее время подошла по своим точностным характеристикам к классическим способам геодезической съемки и на уровне масштабного ряда от 1:500 и мельче сравнялась с ними. На данный момент АФС БПЛА находится на переднем крае развития геодезических технологий, вытесняя в обширном сегменте такие методы как тахеометрия, спутниковое позиционирование в режимах RTK, пилотируемая АФС, воздушное лазерное сканирование, делая их неконкурентоспособными как по стоимости, так и по срокам.
При больших объемах, слабо залесенной и слабо застроенной площади аэрофотосъемка БПЛА делает нерентабельными тахеометрическую и GPS съемку уже при площади в 70 га. В то же время воздушное лазерное сканирование и пилотируемая аэрофотосъёмка могут конкурировать с БПЛА лишь при объемах от 50 кв. км площадных объектов или от 200 пг км линейных. Итак, на данный момент развития технологий АФС БПЛА достаточно вольготно себе чувствует на открытых территориях в диапазоне объема работ от 0,7 до 50 кв. км.

К недостаткам АФС БПЛА стоит отнести ее метеозависимость и сезонозависимость (снежный покров или наличие очень густой растительности чаще всего препятствует получению достаточного для построения инженерно-топографического плана материала). Следует отметить, что эти факторы абсолютно в той же мере препятствует и другим способам съёмки. В масштабном ряду съёмка ограничена диапазоном от 1:5000 до 1:1000 (мельче 1:5000 целесообразнее использовать космические снимки, крупнее 1:1000 необходимы комбинированные с наземными средствами методы).
Растительность также может влиять на результат. В нашей практике мы сталкивались с бамбуковыми зарослями на южных Курильских островах, которые оказались не просвечиваемы практически на 100%, то же касается тростника заболоченных участков Юга России (например, дельта Волги) и, по всей видимости, тропической растительности юга Черноморского побережья. Лесные массивы средней и северной части страны, а также Сибири и Дальнего Востока, как правило, не являются помехой для АФС БПЛА.
Плотная городская застройка может накладывать ограничения на сам процесс полёта, а также скрывать за своими структурами множество элементов, не видимых сверху. Тем не менее, для таких объектов как СНТ, АФС БПЛА становится незаменимым решением ввиду ограничения доступа на каждый участок, значительно ускоряя процесс съёмки.

Применение аэрофотосъёмки БПЛА

Кроме топографической съёмки беспилотные технологии применяются нами и для различных форм мониторинга, объектами которого могут выступать несанкционированные свалки твердых бытовых отходов, линейные объекты - ЛЭП, трубопроводы, транспортная инфраструктура. Также БПЛА решает вопросы определения объемов земляных масс и их динамики при разработках месторождений открытым способом, карьеров. По сравнению с космическим мониторингов БПЛА дает несоизмеримо более актуальную информацию - при заказе космического снимка на конкретную территорию вы можете либо воспользоваться снимком их архива 1-3 месячной, а то и годовой давности или наоборот, ждать долгое время подходящей телеметрии спутника и своей очереди на съёмку вашей территории – данные с беспилотника вы можете получить в работу через несколько часов.
Аграрный сектор в последнее время становится одним из основных потребителей технологии. Агрохолдинги и крупные сельскохозяйственные объединения, обладающие большими площадями незастроенной и открытой местности, заинтересованы не только в производстве инженерно-геодезических изысканий для реконструкции и нового строительства, но и в мониторинге, инвентаризации сельхозугодий, оценки всхожести культур, прогнозе урожайности, мониторинге эрозионных процессов. Нами используется нормализованный вегетационный индекс (NDVI), позволяющий на основе разности ближней инфракрасной и красной областях спектра определять фотосинтезирующую активность биомассы.

Пространственное разрешение аэрофотоснимков с БПЛА

Сравнение снимка Google и аэрофотоснимка с БПЛА

Сравнение пространсвенного разрешения космического снимка
Космический снимок Google
Пространсвенное разрешение аэрофотоснимка беспилотника
Аэрофотоснимок с БПЛА

Создание топографических планов и ортофотопланов по данным аэрофотосъёмки БПЛА

Создание топографических планов по данным аэрофотосъёмки БПЛА
Топографический план по данным аэрофоосъёмки БПЛА

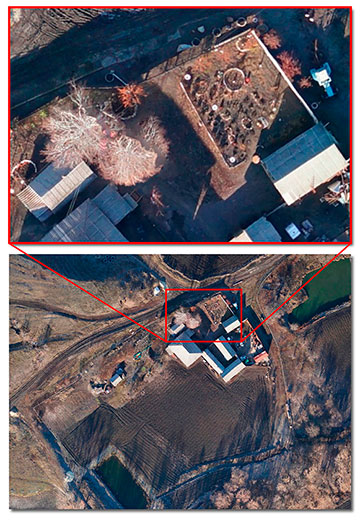

Создание ортофотопланов по данным аэрофоосъёмки беспилотником
Ортофотоплан по данным аэрофоосъёмки БПЛА
